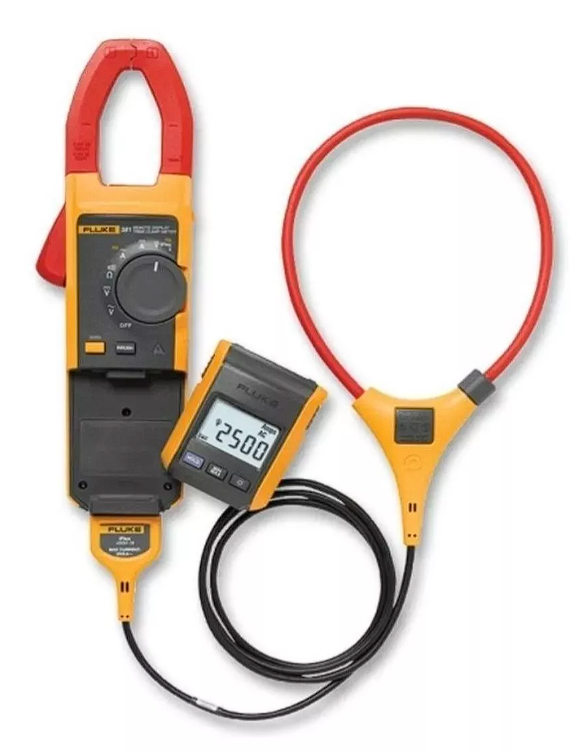

Descripción
- La tecnología inalámbrica permite desplazar la pantalla hasta 10 m del punto de medida, con lo que se obtiene una mayor flexibilidad sin que ello afecte a la precisión de la medida.
- La pantalla magnética extraíble puede situarse cómodamente donde usted pueda verla.
- La sonda flexible de corriente iFlex® amplía el rango de medida hasta 2500 A de CA.
- CATIV 600V, CATIII 1000V
- El filtro de paso bajo integrado y el procesamiento de señales avanzado permiten su uso en entornos con gran ruido eléctrico y, al mismo tiempo, proporciona lecturas estables
- Se usa la tecnología de medición de corriente de entrada de propiedad patentada para ignorar el ruido y capturar la corriente de arranque del motor exactamente como la percibe la protección del circuito
- Su diseño ergonómico se adapta a la mano y la puede usar incluso si lleva un equipo de protección personal.
- El trasmisor de radio establece automáticamente el rango de medida correcto, para que no sea necesario cambiar de posición el selector mientras se realiza la medida.
- Tres años de garantía
- Estuche de transporte flexible
| Especificaciones eléctricas | ||||
| Corriente CA por medio de mordaza | ||||
| Rango | 999,9 A | |||
| Resolución | 0,1 A | |||
| Exactitud | 2 % ± 5 dígitos (10-100 Hz) 5 % ± 5 dígitos (100-500 Hz) |
|||
| Factor de cresta (50/60 Hz) | 3 a 500 A 2,5 a 600 A 1,42 a 1.000 A Agregar un 2 % para C.F. > 2 |
|||
| Corriente CA por medio de sonda flexible de corriente | ||||
| Rango | 999,9 A / 2500 A (45 Hz – 500 Hz) | |||
| Resolución | 0,1 A/1 A | |||
| Precisión | 3 % ± 5 dígitos | |||
| Factor de cresta (50/60 Hz) | 3,0 a 1.100 A 2,5 a 1.400 A 1,42 a 2.500 A Agregar un 2 % para C.F. > 2 |
|||
| Sensibilidad de posición | ||||
 |
Distancia desde la posición óptima | |||
| i2500-10 Flex | i2500-18 Flex | Error | ||
| A | 12,7 mm (0,5 pulg.) | 35,6 mm (1,4 pulg.) | ±0,5 % | |
| B | 20,3 mm (0,8 pulg.) | 50,8 mm (2,0 pulg.) | ±1,0 % | |
| C | 35,6 mm (1,4 pulg.) | 63,5 mm (2,5 pulg.) | ±2,0 % | |
| En la incertidumbre de medida se asume la presencia de un conductor primario centralizado en una posición óptima, sin un campo magnético o eléctrico externo, y dentro del rango de temperaturas de trabajo. | ||||
| Corriente CC | ||||
| Rango | 999,9 A | |||
| Resolución | 0,1 A | |||
| Exactitud | 2 % ± 5 dígitos | |||
| Tensión CA | ||||
| Rango | 600 V/1000 V | |||
| Resolución | 0,1 V/1 V | |||
| Precisión | 1,5 % ± 5 dígitos (20 - 500 Hz) | |||
| Tensión CC | ||||
| Rango | 600,0 V/1000 V | |||
| Resolución | 0,1 V/1 V | |||
| Precisión | 1 % ± 5 dígitos | |||
| Frecuencia – Por medio de mordaza | ||||
| Rango | 5,0 – 500,0 Hz | |||
| Resolución | 0,1 Hz | |||
| Precisión | 0,5 % ± 5 dígitos | |||
| Nivel de activación | 5 – 10 Hz, ≥ 10 A 10 – 100 Hz, ≥ 5 A 100 – 500 Hz, ≥ 10 A |
|||
| Frecuencia por medio de sonda flexible de corriente | ||||
| Rango | 5,0 a 500,0 Hz | |||
| Resolución | 0,1 Hz | |||
| Precisión | 0,5 % ± 5 dígitos | |||
| Nivel de activación | 5 a 20 Hz, ≥ 25 A 20 a 100 Hz, ≥ 20 A 100 a 500 Hz ≥ 25 A |
|||
| Resistencia | ||||
| Rango | 600 Ω/6 kΩ/60 kΩ | |||
| Resolución | 0,1 Ω/1 Ω/10 Ω | |||
| Precisión | 1 % ± 5 dígitos | |||
| Especificaciones mecánicas | ||||
| Tamaño (long. x anch. x alt.) | 277 x 88 x 43 mm (55 mm para unidad remota) | |||
| Peso | 350 g | |||
| Abertura de la mordaza | 34 mm | |||
| Diámetro de sonda flexible de corriente | 7,5 mm | |||
| Largo del cable de la sonda flexible de corriente (cabezal a conector electrónico) |
1,8 m | |||
| Especificaciones ambientales | ||||
| Temperatura de funcionamiento | -10 °C a +50 °C | |||
| Temperatura de almacenamiento | -40 °C a +60 °C | |||
| Humedad de funcionamiento | Sin condensación ( ≤ 90 % HR (a una temperatura de 10 °C hasta 30 °C) ≤ 75 % HR (a una temperatura de 30 °C hasta 40 °C) ≤ 45 % HR (a una temperatura de 40 °C hasta 50 °C) (sin condensación) |
|||
| Altitud de funcionamiento | 2.000 metros | |||
| Altitud de almacenamiento | 12.000 metros | |||
| EMI, RFI, EMC, RF | EN 61326-1:2006, EN 61326-2-2:2006 ETSI EN 300 328 V1.7.1:2006 ETSI EN 300 489 V1.8.1:2008 FCC Apartado 15 Subapartado C Secciones 15.207, 15.209, 15.249 FCCID: T68-F381 RSS-210 IC: 6627A-F381 |
|||
| Coeficientes de temperatura | sumar 0,1 x la precisión especificada por cada grado centígrado por arriba de 28 °C o por debajo de 18 °C. | |||
| Frecuencia inalámbrica | Banda ISM de 2,4 GHz, rango de 10 metros | |||
| Conformidad de seguridad | ANSI/ISA S82.02.01:2004 CAN/CSA-C22.2 No. 61010-1-04 IEC/EN 61010-1:2001 a 1000V CAT III, 600V CAT IV. |
|||
| Separación de aislación doble | Según IEC 61010-2-032 | |||
| Fluencia de aislación doble | Según IEC 61010-1 | |||
| Aprobaciones de agencias regulatorias | ||||
- Display digital.
- Con True RMS.
- Tensión máxima de corriente alterna: 1000V.
- Alcanza una tensión máxima de corriente continua de 1000V.
- Frecuencia máxima de 500Hz.
- Resistencia máxima de 60000Ω.
- Incluye: bolsa de herramientas, cable de prueba, clip cocodrilo, hoja de seguridad y batería.
- Pesa 350g.
- Precisión en la medición de la corriente circulante.
